手动PPR球阀

结构组成

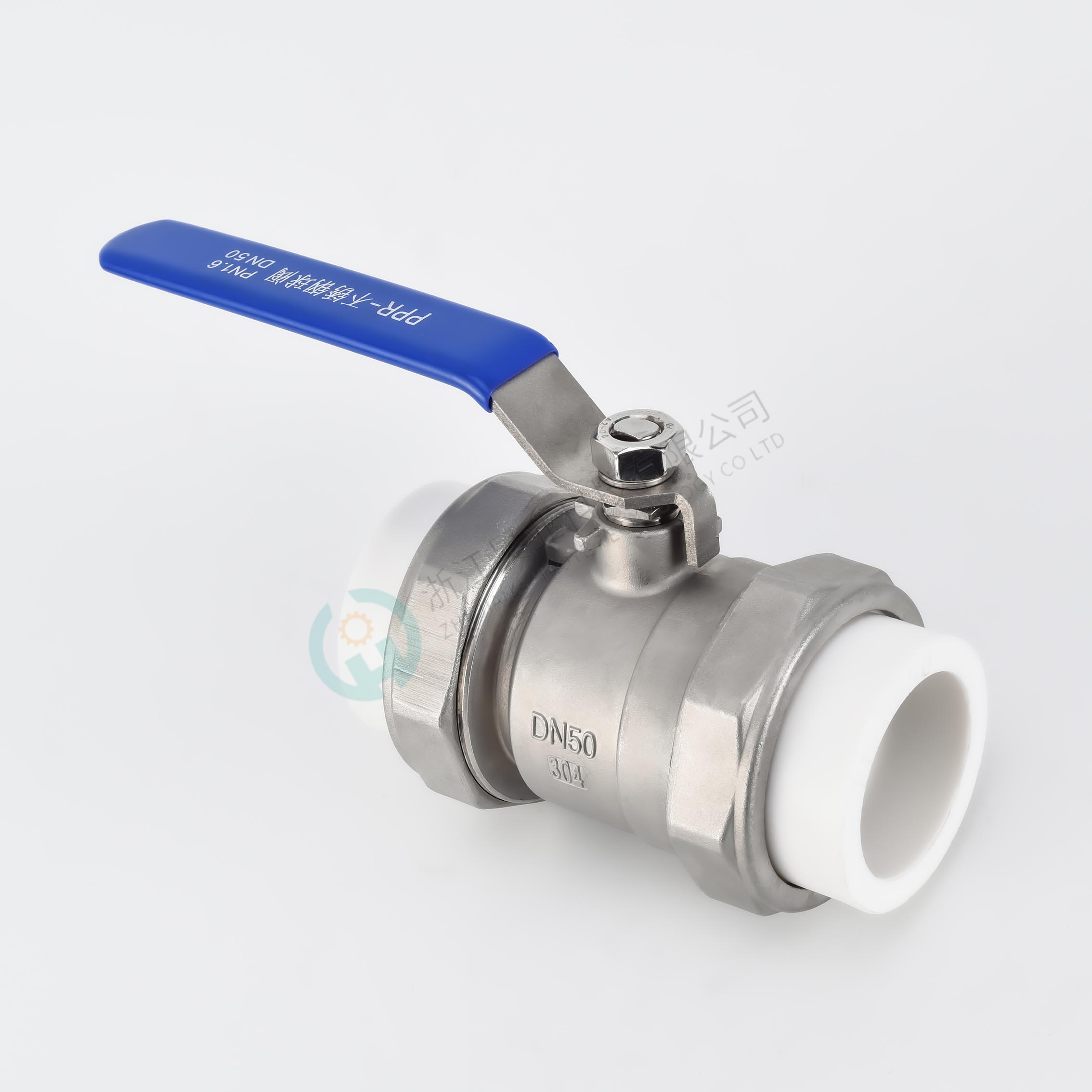

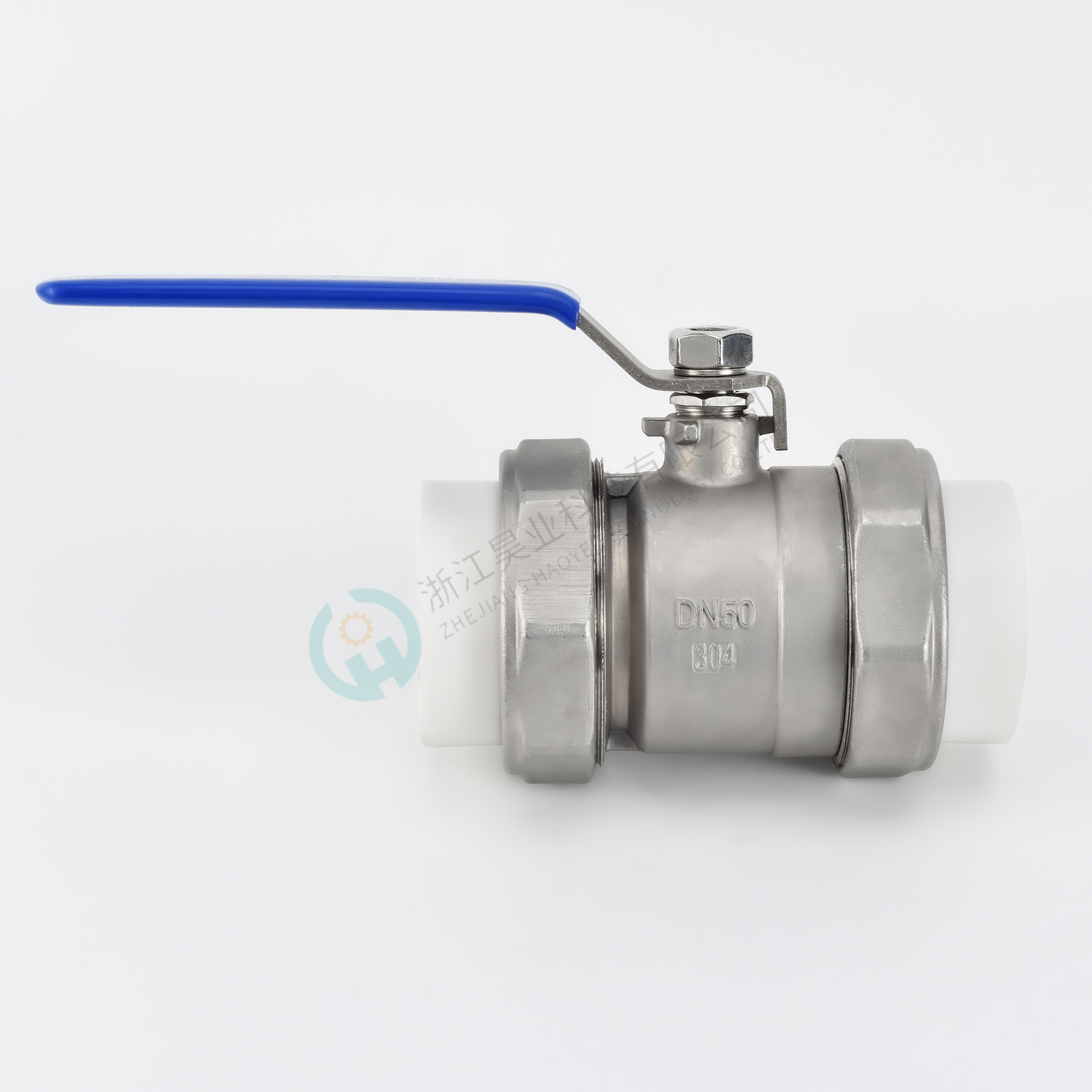

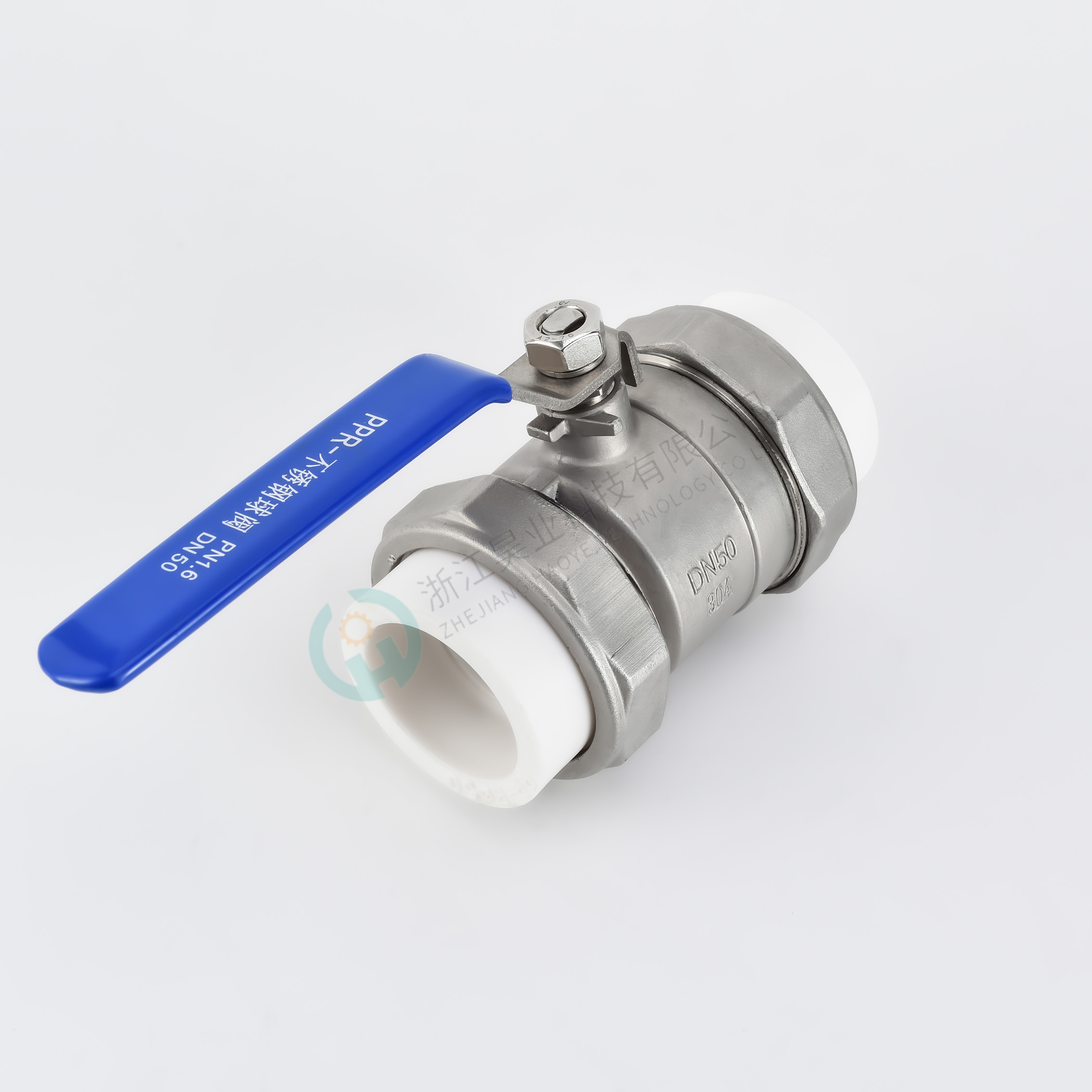

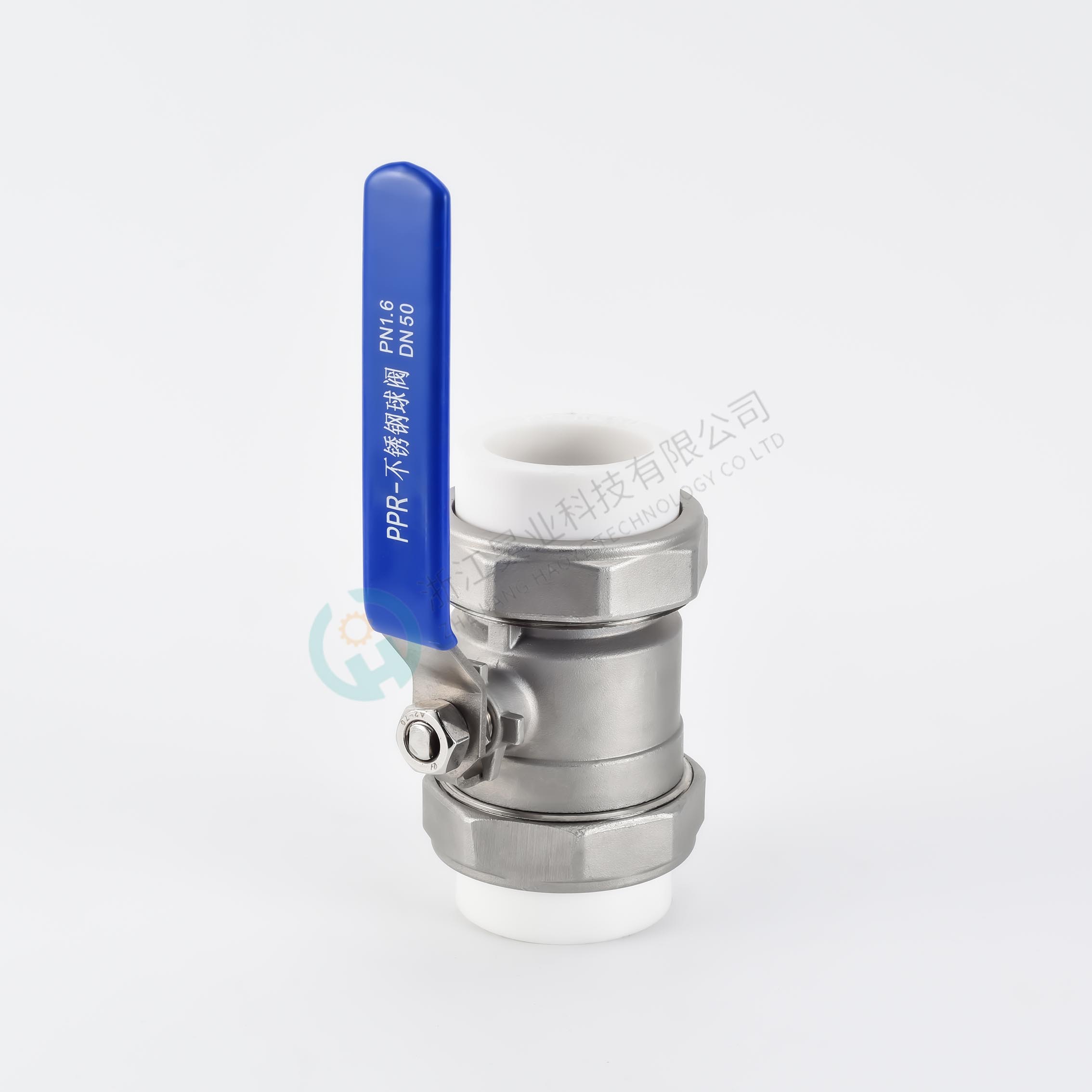

手动 PPR 球阀的核心结构由阀体、球体、阀杆、手柄以及密封部件构成。阀体采用无规共聚聚丙烯（PPR）材料，这种材料通过 β 晶型改性技术与高精度注塑工艺一体成型，具备出色的物理性能。PPR 材料的维卡软化温度可达 131℃，在 70℃水温环境下仍能保持 50 年以上的使用寿命，且线性膨胀系数仅为 0.15mm/(m・℃)，有效降低因温度变化导致的管道形变风险。阀体内部流道经过流线型优化设计，表面粗糙度 Ra≤0.8μm，能显著减少流体阻力，提升介质输送效率。

球体作为关键启闭部件，通常选用食品级 ABS 工程塑料或改性 PPR 材料，经过精密数控加工，表面经过抛光处理，圆度误差控制在 ±0.02mm 以内，确保与阀座紧密贴合。阀座采用三元乙丙橡胶（EPDM）或硅橡胶（VMQ）材质，这类橡胶不仅具备食品接触安全认证，还拥有优异的耐老化性能，在 - 40℃至 120℃温度区间内仍能保持良好的弹性和密封性。阀杆采用内嵌式设计，顶部与手柄通过十字卡槽或方形榫卯结构连接，底部设有防脱限位凸台，防止操作过程中阀杆意外脱出；手柄采用人体工程学设计，表面设有防滑纹理，确保单手操作时的舒适性与稳定性，部分高端型号还配备了限位卡槽，可将阀门固定在全开、全关或任意开度位置。

工作原理

手动 PPR 球阀的运作基于球体的 90° 旋转实现介质的精准控制。当阀门处于关闭状态时，球体通孔轴线与管道轴线垂直，此时球体完全阻断介质流动路径，阀座在自身弹性形变与介质压力的双重作用下，紧密贴合球体表面，形成可靠的密封面。以公称压力 1.6MPa 的球阀为例，其密封性能可使泄漏量控制在每分钟气泡数≤5 个的严苛标准。当需要开启阀门时，操作人员通过旋转手柄，带动阀杆同步转动，阀杆与球体之间的联动结构确保两者实现精准的角度传递，使球体绕中心轴线旋转 90°，直至球体通孔与管道轴线完全重合，此时阀门处于全开状态，介质可无阻碍地通过阀体，且流道阻力系数仅为 0.2 - 0.3，相比闸阀可降低约 40% 的能耗。

关闭阀门时，反向旋转手柄使球体复位，阀座在弹性恢复力作用下重新压紧球体，完成密封动作。在整个启闭过程中，球体与阀座之间的摩擦属于滚动摩擦，配合表面特殊的润滑处理工艺，使得操作力矩显著降低，即使在长期使用后，开启力矩仍能保持在 10N・m 以下，特别适合老人、儿童等人群操作。此外，部分型号的球阀还配备了可视启闭指示器，通过手柄下方的色标或透明视窗，直观显示阀门的启闭状态，有效避免误操作。

应用领域

凭借优异的综合性能，手动 PPR 球阀在民用与小型工程领域得到广泛应用。在住宅给排水系统中，作为入户总阀、卫生间及厨房支路控制阀使用，其无毒环保的特性确保水质安全，热熔连接方式使管道系统实现无缝衔接，杜绝渗漏隐患；在地暖系统中，常安装于分集水器支路，通过调节阀门开度精准控制各房间的供暖流量，实现节能舒适的供暖效果。

在小型商业建筑领域，如酒店、写字楼的冷热水供应系统，该球阀可耐受频繁启闭操作，其抗紫外线添加剂配方使其在露天管道中使用 5 年以上仍能保持良好的机械性能；在食品加工车间的纯净水输送管道中，食品级材质的球阀符合 HACCP 食品安全体系要求，便于定期拆卸清洗，防止细菌滋生。此外，在小型灌溉系统、太阳能热水循环管路、实验室流体控制装置等场景中，手动 PPR 球阀凭借其轻便易装、成本经济、操作灵活的特点，成为实现介质通断与流量调节的理想选择。
