手动三通高平台丝扣球阀

结构组成

手动三通高平台丝扣球阀的结构融合功能性与便捷性，主要由阀体组件、球体组件、阀座组件、高平台结构和丝扣连接组件构成。

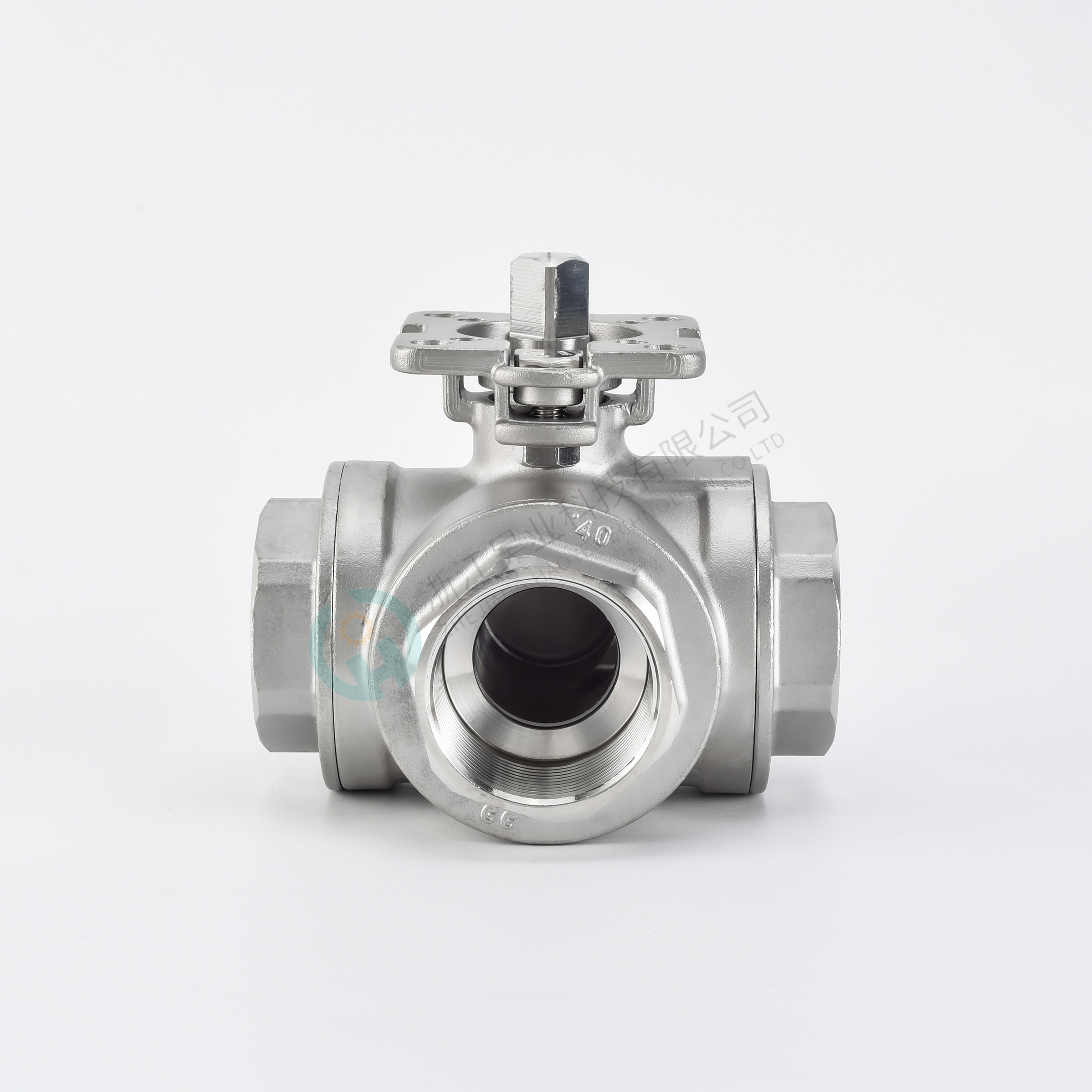

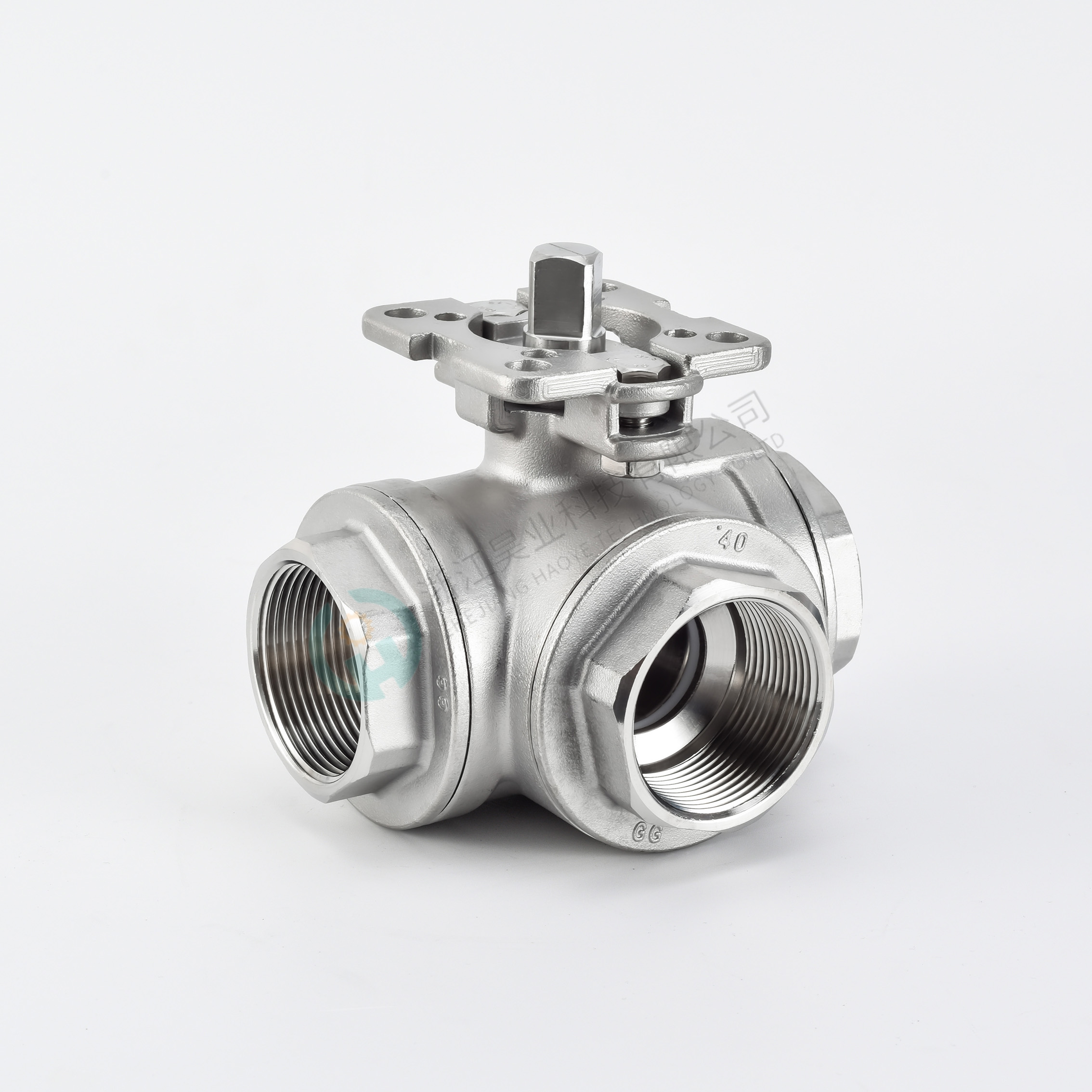

阀体作为基础部件，常采用黄铜、碳钢或不锈钢材质。黄铜阀体成本较低、导热性好，适用于水暖管道；碳钢阀体机械强度高，可承受较大压力，多用于工业管道；不锈钢阀体凭借出色的耐腐蚀性，在化工、食品等对卫生和防腐要求高的行业广泛应用。阀体呈三通结构，三个接口互成 90°，构成流体进出的通道，其内部流道经精密加工与抛光处理，表面光滑，能有效降低流体阻力，减少介质残留。

球体是阀门实现流体控制的核心，由实心材料经锻造、高精度研磨和抛光制成，表面精度达微米级，与阀座紧密贴合。常见球体类型有 O 型和 V 型，O 型球体通孔为圆形，主要用于截断或接通介质；V 型球体带有 V 型切口，可实现精准的流量调节。阀座采用聚四氟乙烯（PTFE）、增强聚四氟乙烯（RPTFE）等高性能密封材料，具备耐磨损、耐腐蚀、弹性好和自润滑的特点，确保球体旋转时保持良好的密封性，防止介质泄漏。

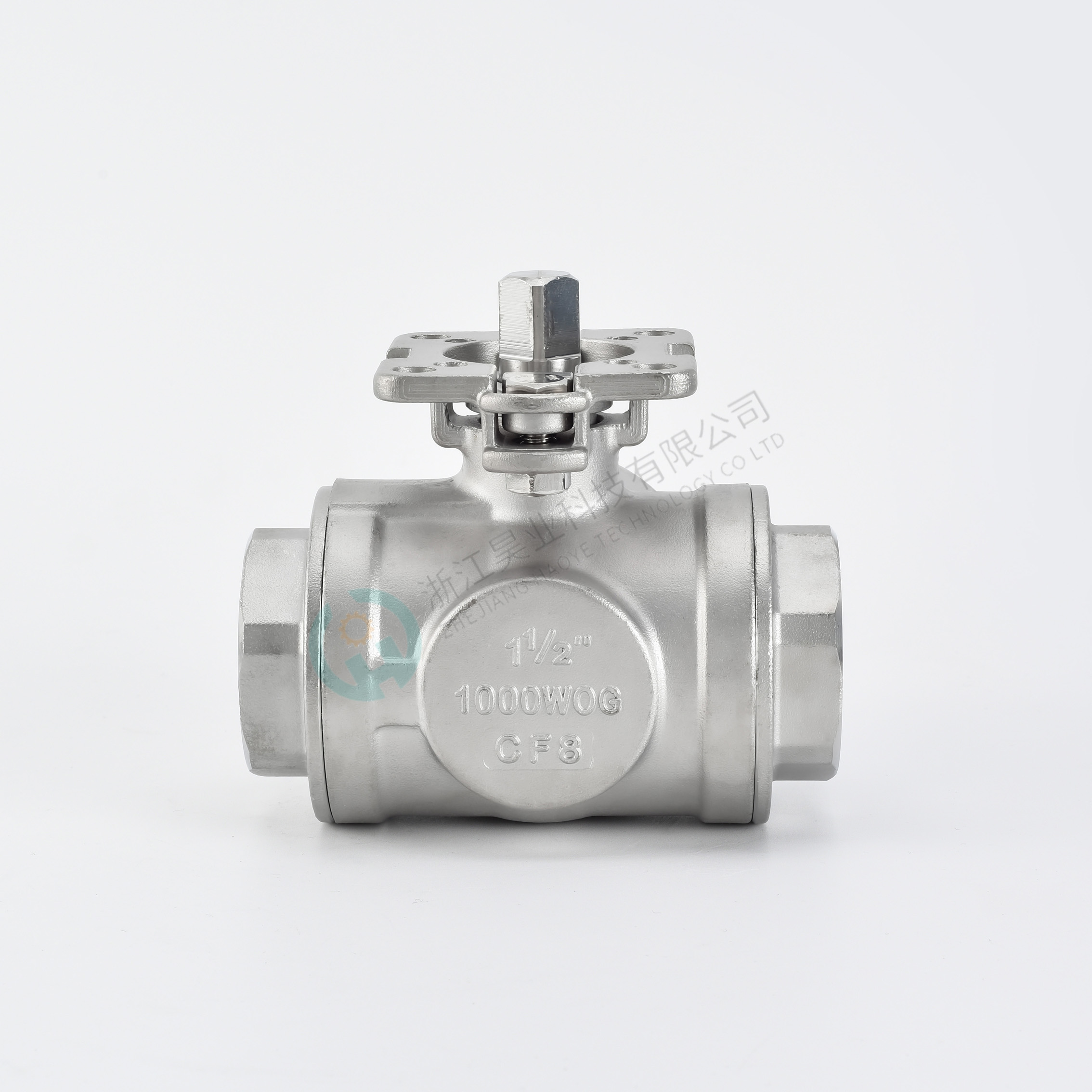

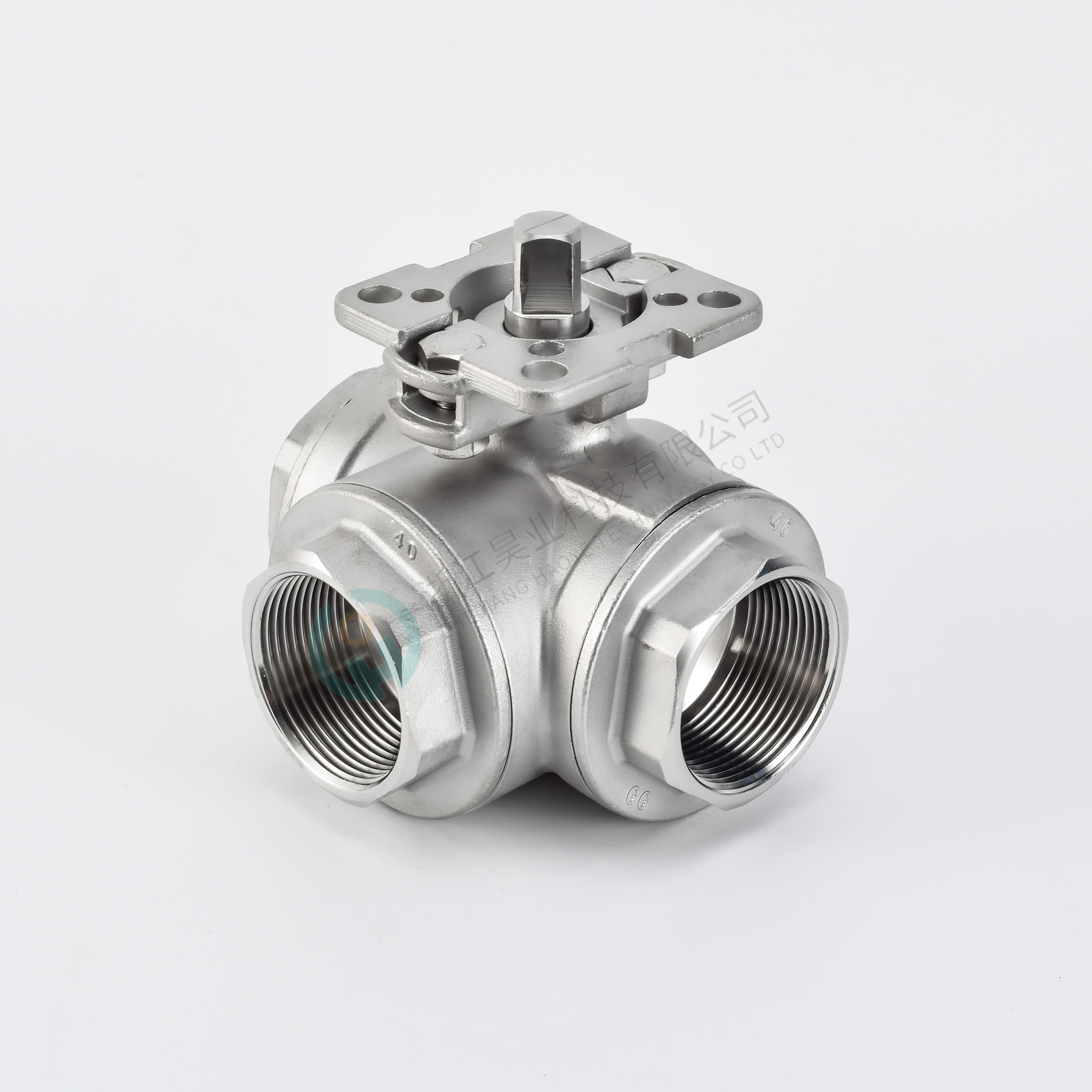

高平台结构位于阀体顶部，高于阀体表面，为电动、气动执行器的安装提供稳定空间与接口，方便后期将手动阀门升级为自动化控制阀门。丝扣连接组件即螺纹接口，遵循国际标准螺纹规格（如 NPT、BSPT），螺纹精度高，表面经过特殊处理增强密封性和耐磨性，搭配密封胶带或密封胶使用，能有效防止连接处泄漏，适用于 DN15 - DN50 的小口径管道系统。此外，操作手柄通过阀杆与球体相连，手柄符合人体工程学设计，操作力矩适中，便于人工启闭和调节阀门开度 。

工作原理

手动三通高平台丝扣球阀通过手动操作手柄，带动球体旋转，实现流体流向切换、截断和流量调节。当阀门处于关闭状态时，球体通孔与三个接口均不连通，阻断流体流动。

需改变流体流向时，操作人员旋转手柄，手柄带动阀杆转动，阀杆驱动球体绕轴线旋转。以 O 型球体为例，当球体旋转 90°，其通孔与其中两个接口连通，流体可从一个接口流入，经球体通孔从另一个接口流出，实现换向；若球体旋转至特定角度，使通孔仅与一个接口连通，则实现流体的合流或分流，如在供暖系统中，可控制热水流向不同支路。

在流量调节方面，若采用 V 型球体，将球体旋转至 0° - 90° 之间的任意角度，改变 V 型切口与管道接口的相对位置和接触面积，调整流体流通面积，实现线性流量调节。整个操作过程中，阀座与球体的高精度配合，确保阀门在各种状态下都具有良好的密封性。此外，高平台设计便于加装电动或气动执行器，执行器接收控制系统信号，自动驱动球体旋转，实现远程控制与自动化操作，满足工业智能化生产需求。

应用领域

在暖通空调系统中，手动三通高平台丝扣球阀发挥关键作用。供暖时，可调节热水在不同支路的流向和流量，实现分区域供暖，提高能源利用效率；空调冷却水循环管道中，通过调节阀门开度控制冷却水流量，保障制冷设备稳定运行。其丝扣连接方式便于小型建筑或局部管道改造快速安装。

给排水系统是该阀门的主要应用场景之一。家庭用水管道中，可控制水流向热水器、洗衣机等设备；小型商业建筑或工业厂房的给排水管道中，实现水流分流与合流，满足不同区域用水需求。不锈钢材质的阀门适用于饮用水输送系统，保障用水安全。

在小型化工设备和实验室管道中，手动三通高平台丝扣球阀不可或缺。化工实验里，可精确控制多种化学试剂混合比例，通过切换流体流向实现试剂依次加入；小型化工反应釜进料管道中，能安全控制腐蚀性、易燃性介质输送，耐腐蚀阀体和可靠密封阀座确保操作安全。此外，食品饮料加工行业的小型生产线中，该阀门用于控制原料和成品输送，满足生产过程对流体流向和流量的灵活控制需求，且不锈钢材质符合食品卫生标准，保障产品质量 。

以上从结构、原理、应用等多方面详细介绍了手动三通高平台丝扣球阀。若你还想了解其选型标准、安装调试要点，或是与其他类型三通球阀的性能对比，欢迎随时与我交流。
