手动盖米隔膜阀

结构组成

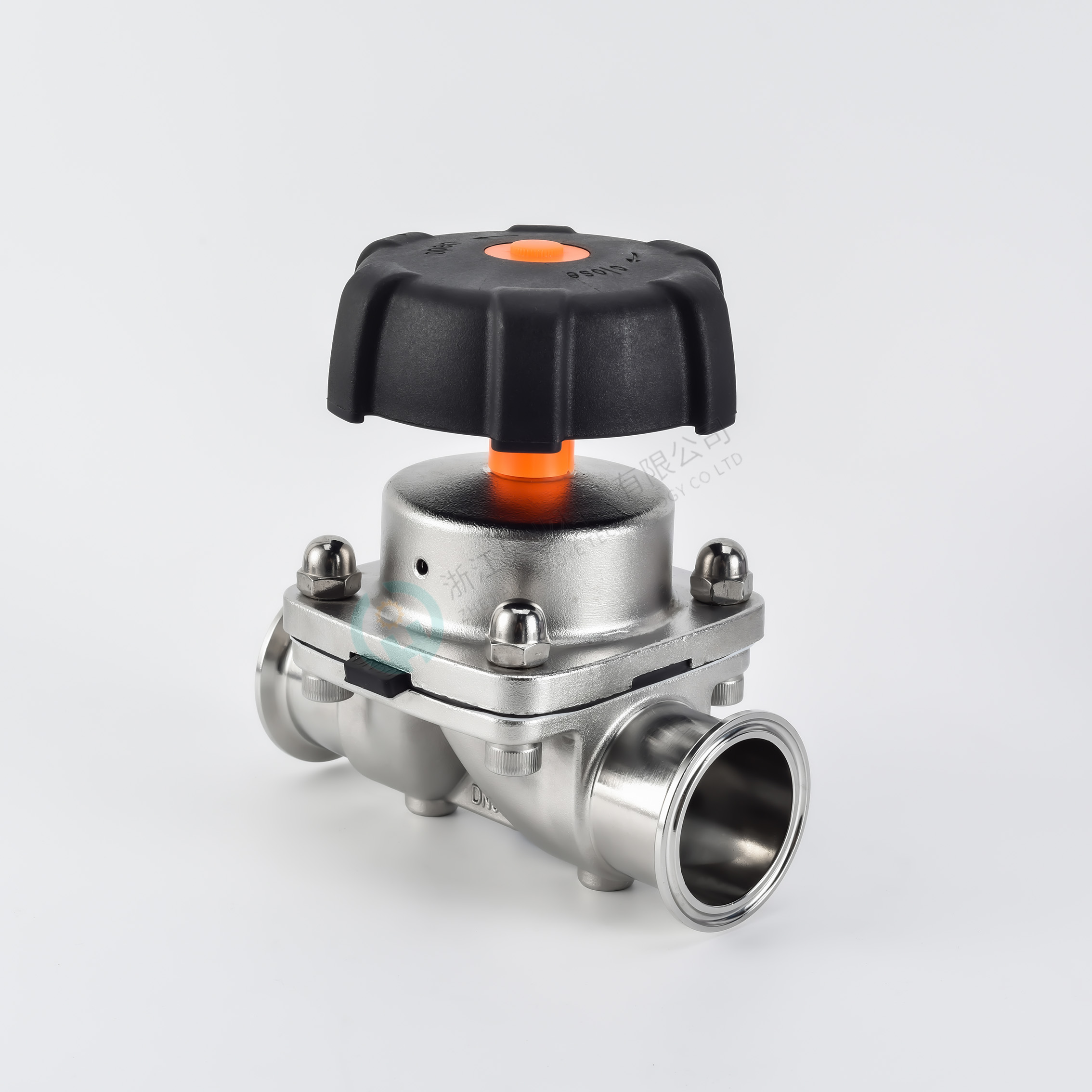

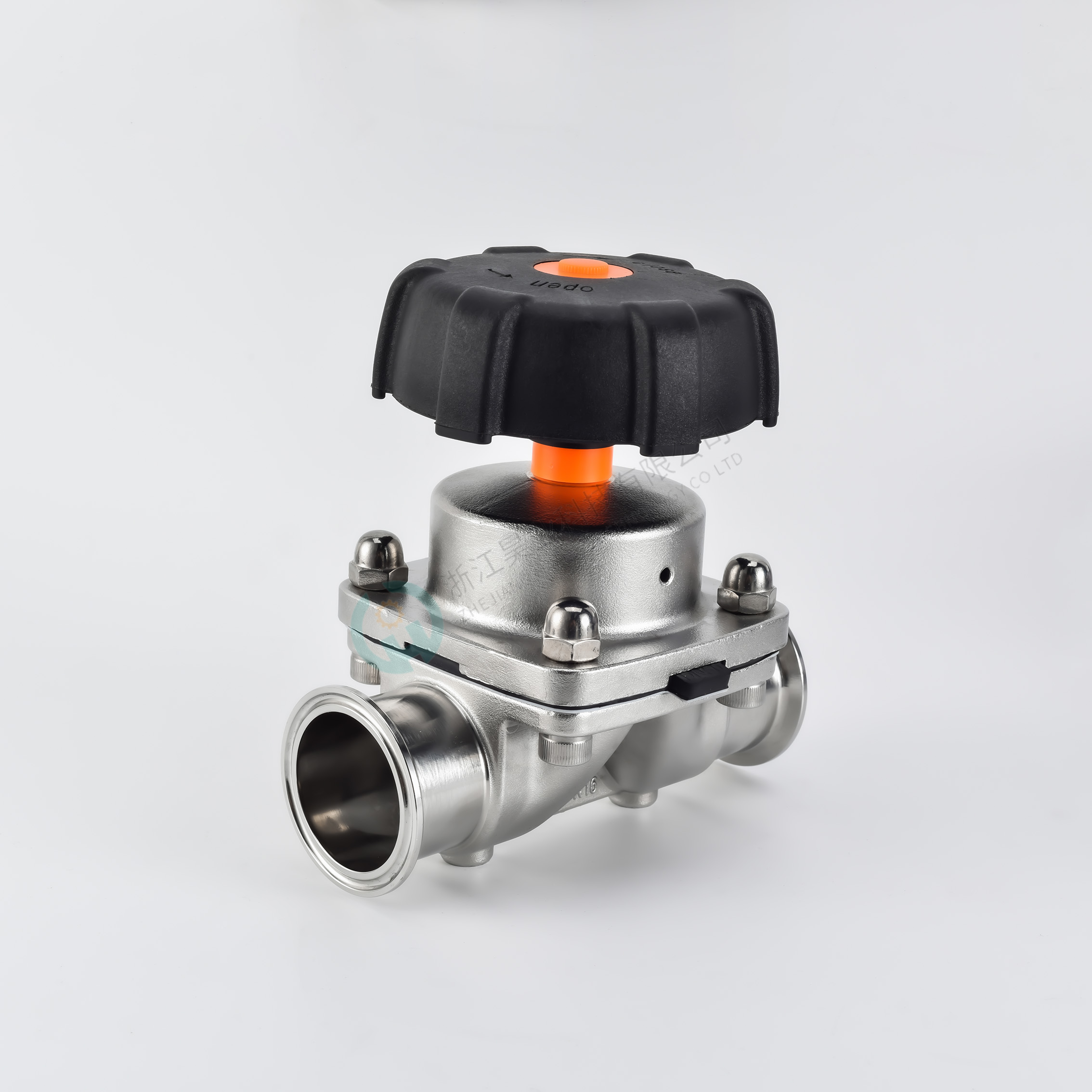

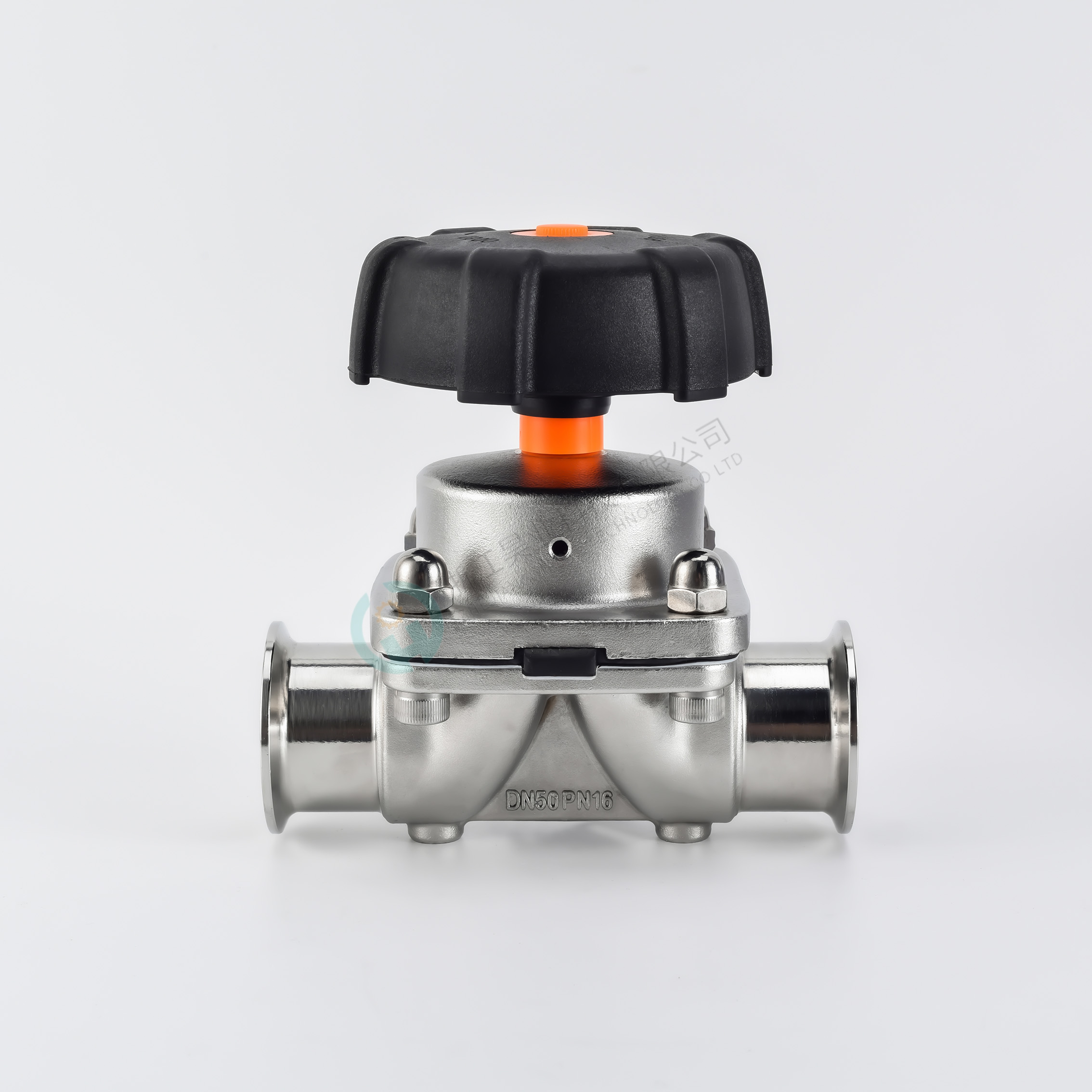

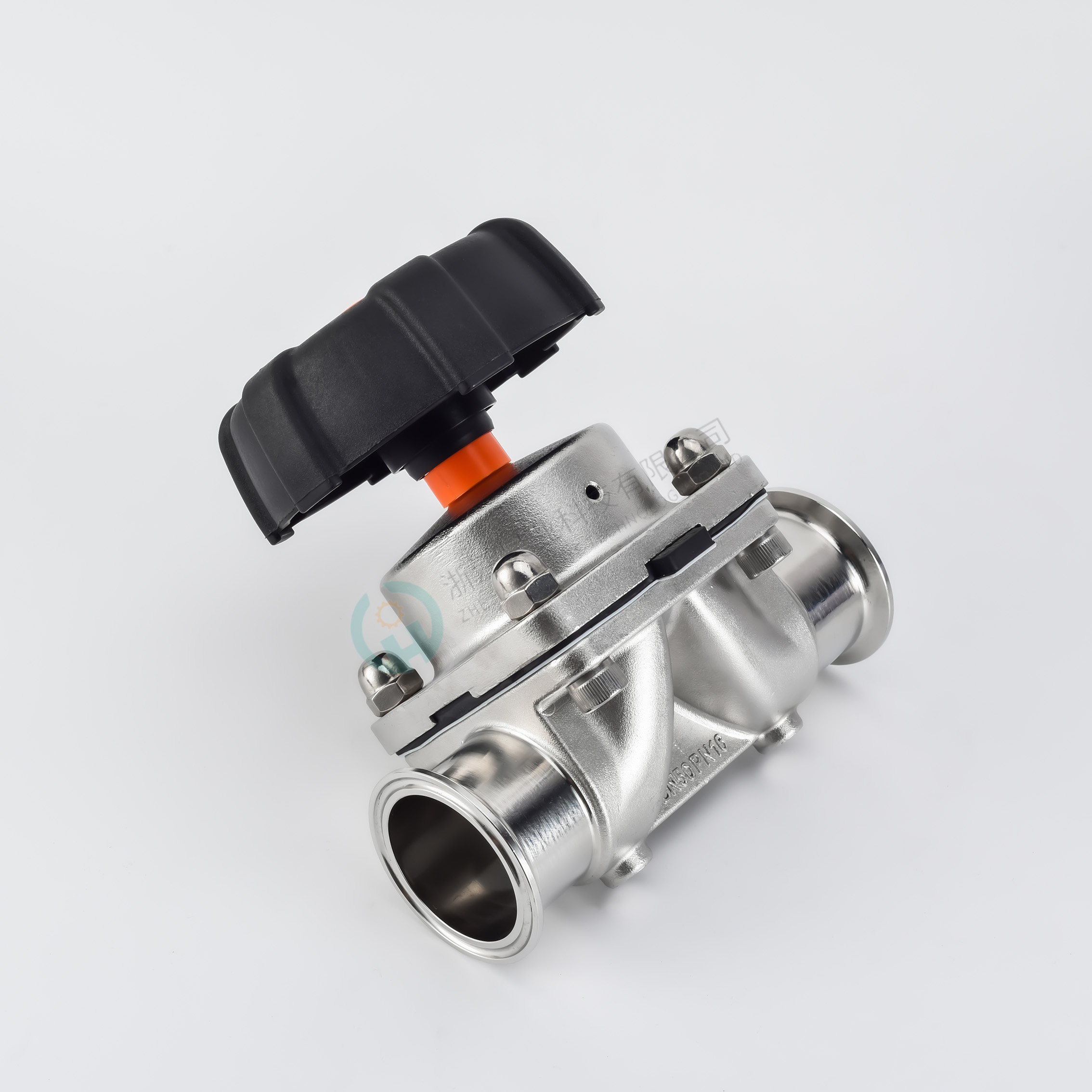

手动盖米隔膜阀的结构融合创新设计与精工制造，主要由阀体组件、隔膜组件、驱动与密封组件构成，各部分协同确保高效运行与长寿命。

阀体材质选择丰富且针对性强，涵盖 PP（聚丙烯）、PVDF（聚偏二氟乙烯）、不锈钢（316L）等。PP 材质适用于一般酸碱溶液，具有良好耐腐蚀性与经济性；PVDF 能承受强酸碱及高温，常用于化工等高腐蚀场景；316L 不锈钢则凭借高强度与卫生特性，适配食品、制药行业。阀体流道设计采用独特的流线型结构，如盖米专利的 “U 型” 流道，有效降低流体阻力，减少介质残留。

隔膜是盖米隔膜阀的核心部件，采用 EPDM（三元乙丙橡胶）、FPM（氟橡胶）或 PTFE（聚四氟乙烯）材质。EPDM 适用于水、蒸汽等介质，具备优异的耐候性；FPM 耐高温、耐油，适用于化工溶剂；PTFE 化学稳定性极强，可耐受几乎所有腐蚀性介质。盖米通过独家的隔膜硫化工艺与边缘加固技术，使隔膜抗撕裂强度提升 30%，使用寿命延长至 8 - 10 年。隔膜与阀体、阀盖采用专利的 “双法兰夹膜” 结构，确保零泄漏密封。

驱动组件采用人体工学设计的手轮，搭配高精度的蜗轮蜗杆传动系统，操作力矩比普通阀门降低 25%，即使大口径阀门也能轻松启闭。阀杆表面经镀硬铬处理，配合 PTFE 导向套与多重 O 型圈密封，有效防止介质外漏与阀杆磨损。此外，盖米独创的模块化设计允许隔膜、阀座等关键部件在无需拆卸管道的情况下快速更换，维护效率提升 60%。

工作原理

手动盖米隔膜阀基于隔膜弹性形变实现流体控制，其工作过程精密且高效。当操作人员顺时针旋转手轮时，蜗轮蜗杆机构将旋转运动转化为阀杆的垂直位移，阀杆推动隔膜向下弯曲变形。随着隔膜逐渐贴合阀体堰面，流体通道被完全阻断，阀门进入关闭状态；此时，隔膜凭借自身弹性与介质压力形成双重密封，确保零泄漏。

逆时针旋转手轮时，阀杆上移，隔膜在自身弹性恢复力作用下复位，与阀体堰面分离，流体可顺畅通过阀体内腔。在流量调节模式下，通过控制手轮旋转角度，可精准调整隔膜与阀体间的间隙大小，实现对流量的线性调节。盖米专利的 “渐进式密封” 技术，使隔膜在接近关闭位置时自动增加密封压力，进一步提升密封性能。

该阀门的非接触式密封结构，避免了流体与阀杆、驱动部件的直接接触，从根源上消除介质腐蚀与机械磨损问题。同时，隔膜将阀体内部与外部环境完全隔离，即使在高压、高粘度介质工况下，也能确保操作安全可靠。此外，盖米特有的 “预紧力补偿” 设计，可自动平衡隔膜长期使用后的弹性衰减，维持稳定密封效果。

应用领域

在制药行业，手动盖米隔膜阀凭借极高的卫生标准与零泄漏性能成为首选。其采用符合 FDA 认证的 PTFE 隔膜与镜面抛光的 316L 不锈钢阀体，表面粗糙度 Ra≤0.8μm，完全满足 GMP（药品生产质量管理规范）要求。在无菌药液输送、纯化水系统中，可有效防止交叉污染；其模块化设计便于快速拆卸清洗与灭菌，支持 CIP（在线清洗）和 SIP（在线灭菌）流程，保障药品生产安全。

食品饮料行业中，盖米隔膜阀的 EPDM 食品级隔膜与耐腐蚀阀体，确保牛奶、果汁等流体输送过程无污染。专利的低残留流道设计，可避免物料残留变质，满足 HACCP（危害分析与关键控制点）体系要求。在生产线的灌装、调配环节，通过精准的流量控制，保障产品质量稳定。

在化工与环保领域，PVDF 或不锈钢材质的盖米隔膜阀可抵御硫酸、盐酸等强腐蚀性介质。其高强度隔膜与耐压阀体，能承受最高 16bar 的工作压力，适用于化工反应釜进料控制、污水处理加药系统。此外，在半导体行业，超洁净级别的 PTFE 隔膜阀用于超纯水、腐蚀性刻蚀液输送，严格控制颗粒与离子析出，满足芯片制造的超高纯度要求。在能源、造纸、船舶等行业，盖米隔膜阀也凭借可靠性能，广泛应用于各类流体控制场景。

以上从结构、原理、应用等多方面详细介绍了手动盖米隔膜阀。若你还想了解其选型标准、安装调试要点，或是与其他品牌隔膜阀的性能对比，欢迎随时与我交流。
