手动隔膜阀

结构组成

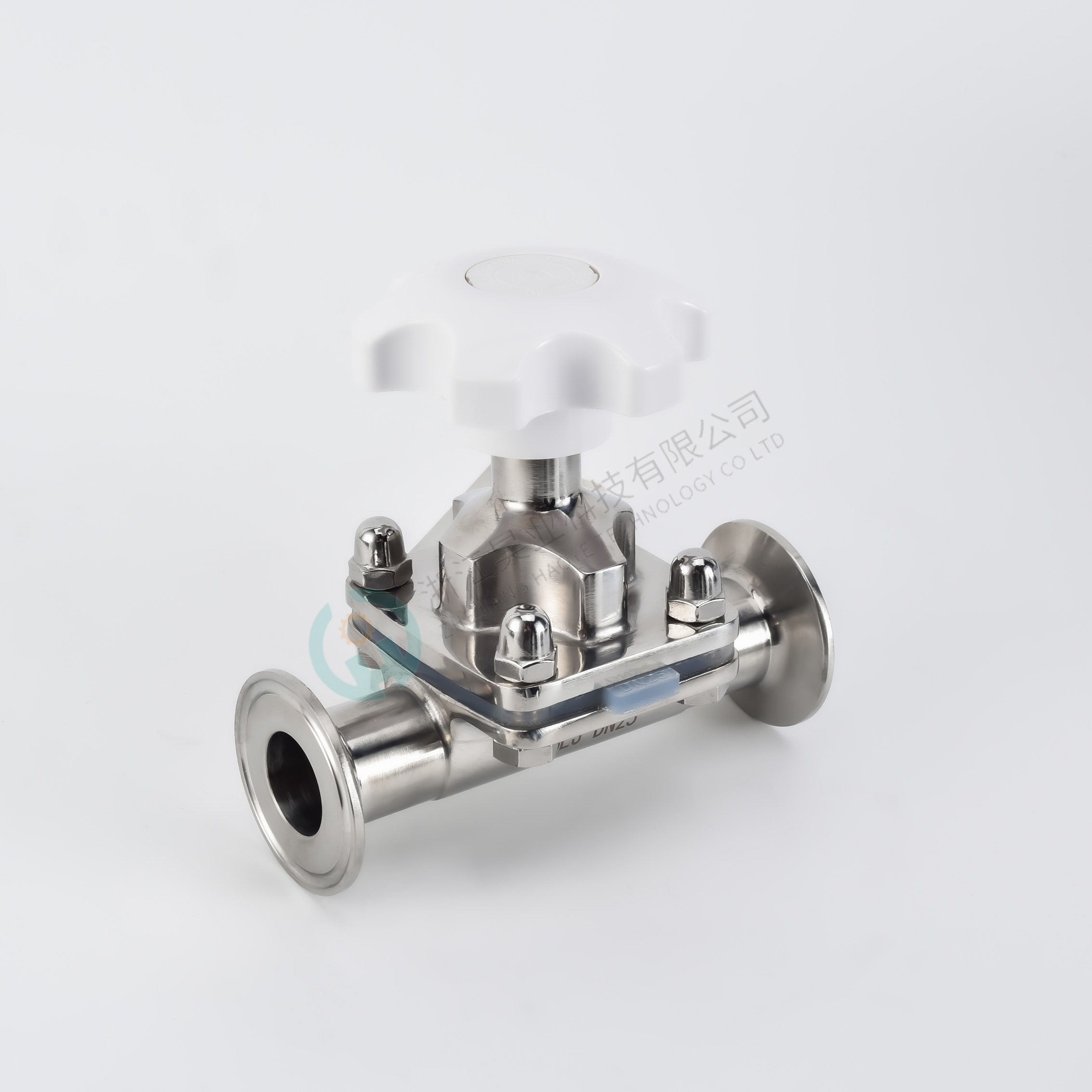

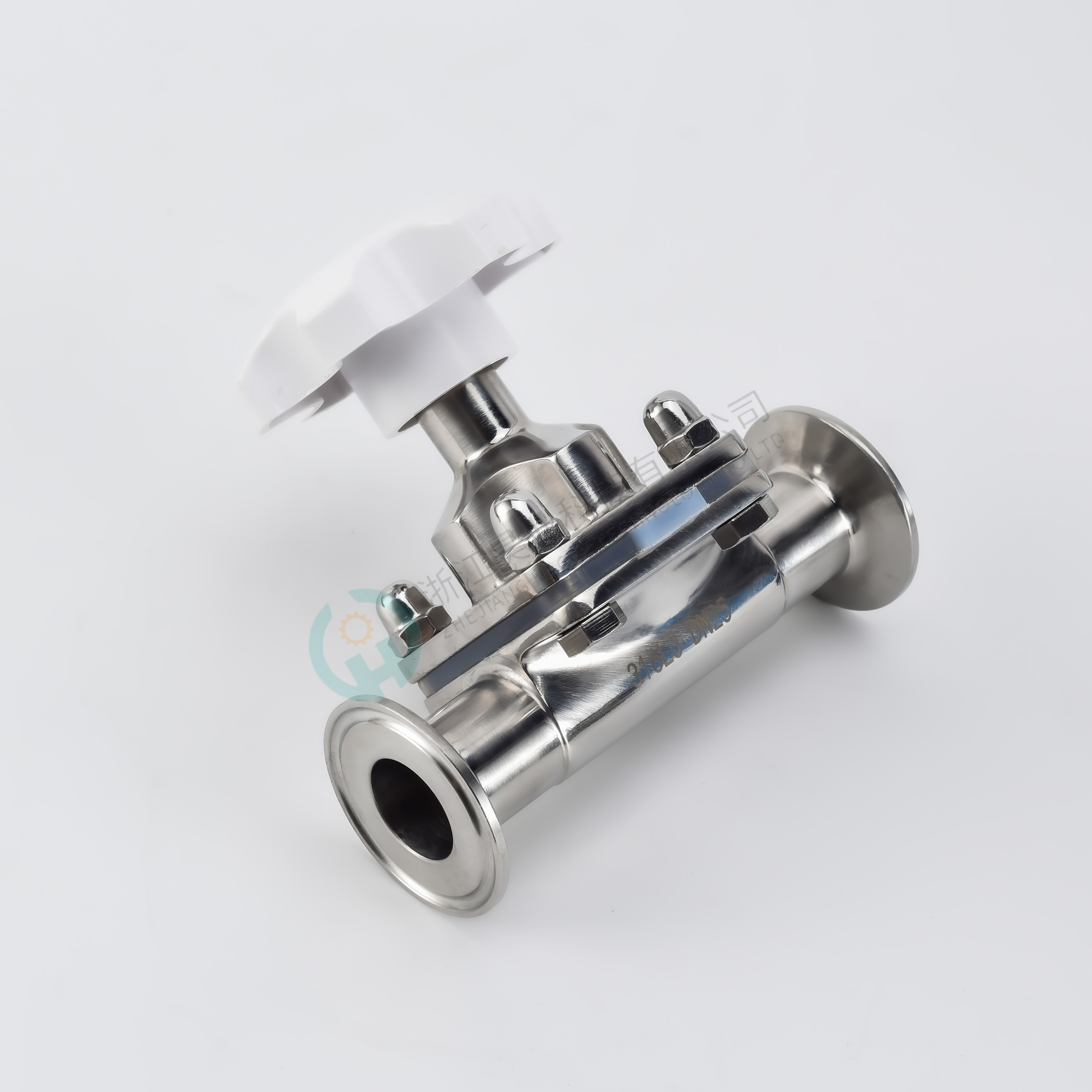

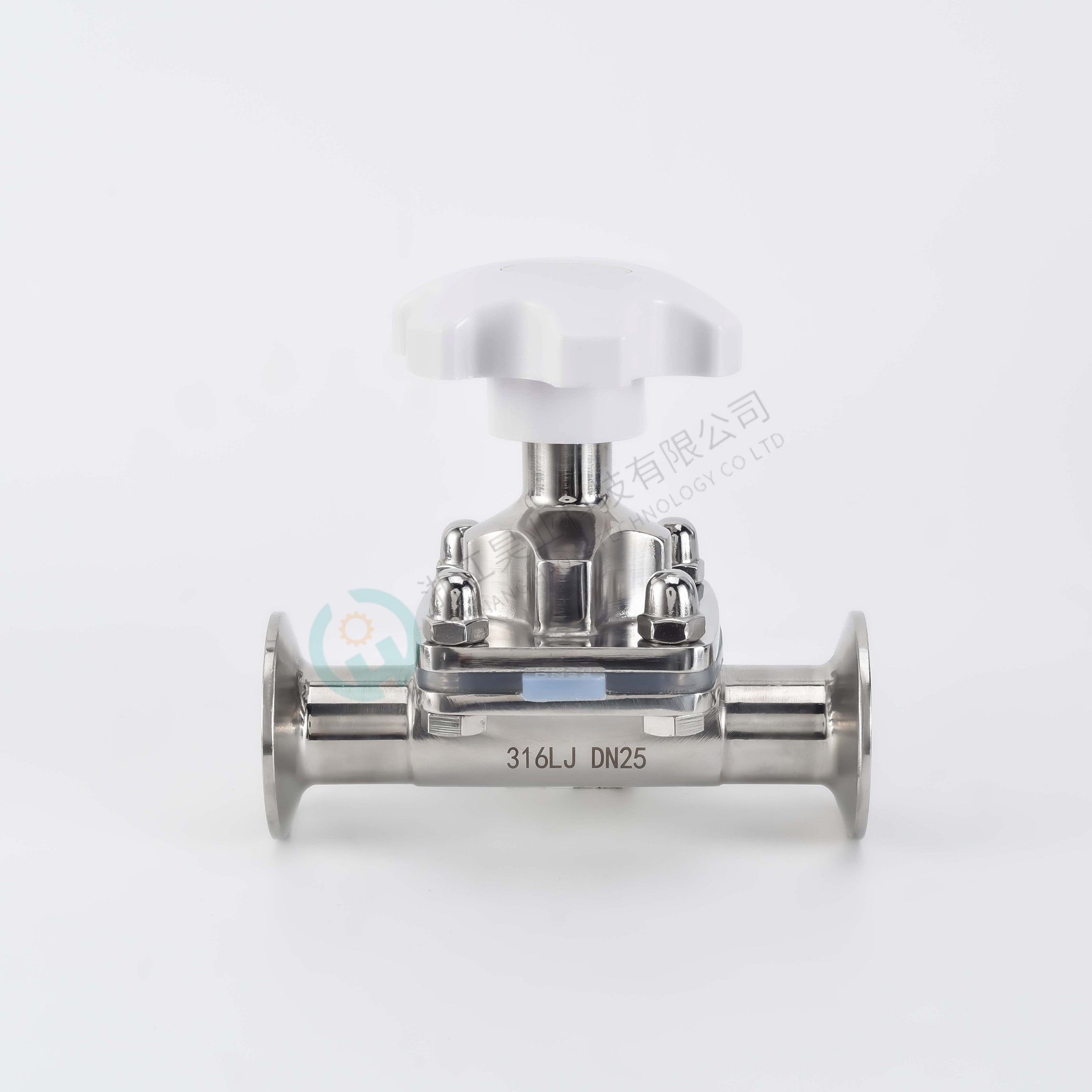

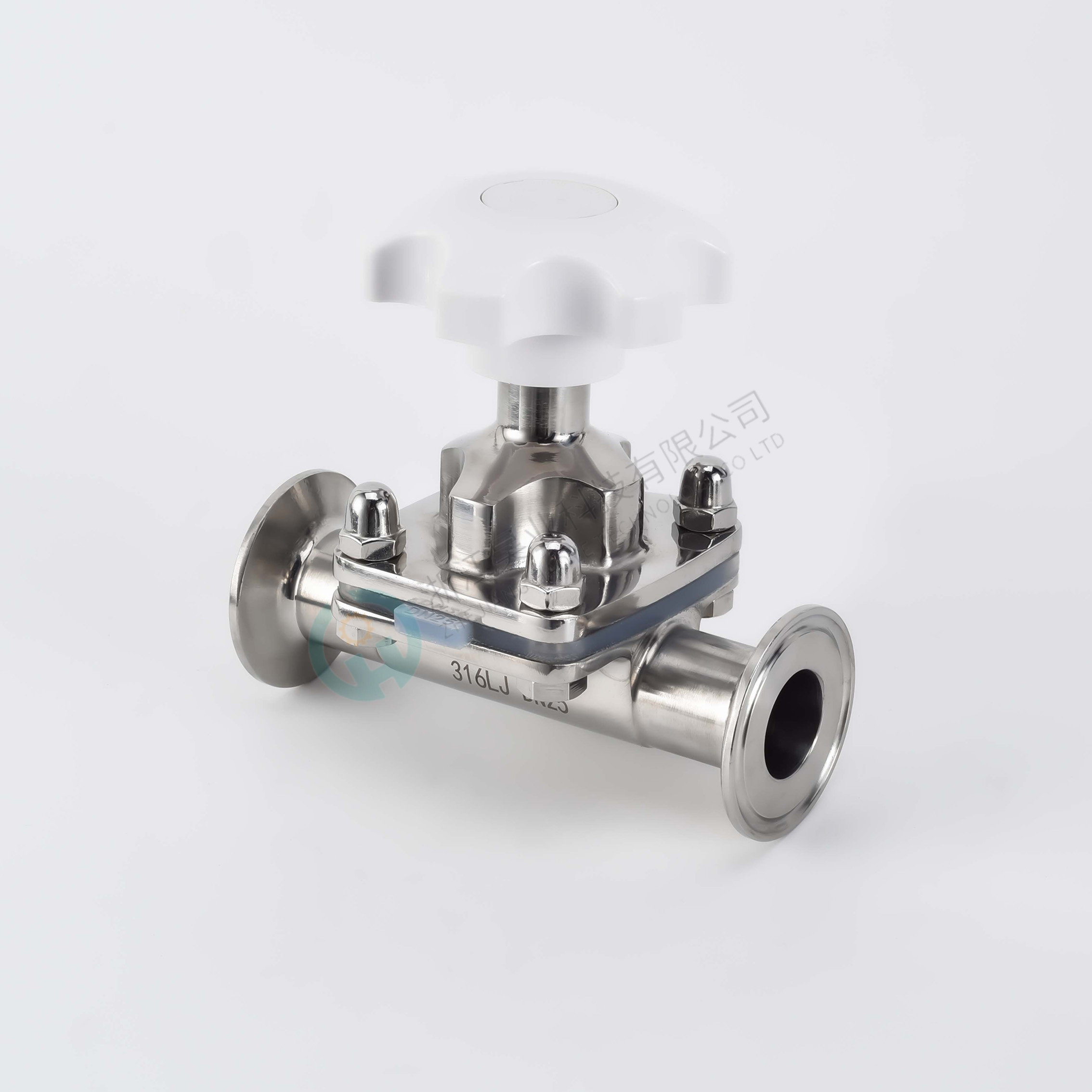

手动隔膜阀主要由阀体、隔膜、阀盖、阀杆、手轮及驱动机构等部分组成，各组件协同运作实现流体的精准控制。阀体作为流体流通的基础通道，常见材质有铸铁、铸钢、不锈钢、塑料（如 PVC、PP）等。铸铁和铸钢阀体适用于工业级高压、高温工况；不锈钢阀体凭借良好的耐腐蚀性，常用于化工、食品等行业；塑料阀体则因成本低、重量轻且耐化学腐蚀，在给排水、环保等领域广泛应用。其内部流道设计多为堰式、直通式或角式，堰式结构便于截留杂质，直通式流阻小，角式则适用于安装空间有限的场合。

隔膜是手动隔膜阀的核心部件，直接影响阀门的密封性能与使用寿命。常见材料包括天然橡胶、三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）、氟橡胶（FKM）和聚四氟乙烯（PTFE）等。天然橡胶适用于水、空气等常规介质；EPDM 耐候性和耐化学性优良，可用于酸碱溶液；NBR 耐油性突出，常用于燃油系统；FKM 耐高温、耐化学腐蚀，适用于严苛化工环境；PTFE 化学稳定性极佳，能耐受几乎所有化学介质，且具有自润滑性，适合高纯度、高腐蚀性流体。隔膜通过螺栓或焊接方式固定在阀体与阀盖之间，其厚度和柔韧性经过精确设计，确保在频繁启闭过程中保持密封与形变能力。

阀杆与手轮构成手动操作机构，阀杆材质一般为不锈钢或经过表面处理的碳钢，防止腐蚀与磨损，其一端连接隔膜，另一端与手轮相连。手轮设计符合人体工程学，通过旋转手轮带动阀杆升降，实现对隔膜的控制；部分阀门还配备蜗轮蜗杆机构，用于增大扭矩，使操作更加省力，尤其适用于大口径阀门。此外，阀盖上通常设有导向套，保证阀杆升降的稳定性，同时内置密封填料，防止介质沿阀杆泄漏。

工作原理

手动隔膜阀基于隔膜的弹性形变实现流体的截断与流通。当操作人员顺时针旋转手轮时，阀杆沿轴向向下移动，推动隔膜向下变形，直至隔膜紧密贴合阀体堰面或阀座，阻断流体通道，完成关闭动作；此时，隔膜充当 “软密封” 元件，利用自身弹性产生的压力，形成零泄漏或低泄漏密封效果。

逆时针旋转手轮时，阀杆向上移动，隔膜在自身弹性恢复力或介质压力作用下逐渐复位，与阀体堰面或阀座分离，流体可通过阀体内部流道自由流通，阀门开启。在流量调节过程中，可将手轮旋转至特定角度，使隔膜处于部分下压状态，通过改变隔膜与阀体之间的间隙大小，实现对流量的线性调节。

这种非接触式密封结构的优势在于，流体不会接触到阀杆、阀座等运动部件，避免了传统阀门因介质冲刷、腐蚀导致的密封面磨损问题，减少了维护频次；同时，隔膜将阀体内部与驱动机构完全隔离，防止介质外漏，确保操作安全。此外，隔膜阀关闭时无需过大扭矩，能有效降低操作强度，延长阀门使用寿命。

应用领域

在化工行业，手动隔膜阀是输送腐蚀性介质的首选设备。如在酸碱溶液的储存与输送环节，采用 PTFE 隔膜和不锈钢阀体的隔膜阀，可耐受硫酸、盐酸等强腐蚀性液体，保障生产安全；在精细化工反应釜进料控制中，凭借其零泄漏密封特性，防止有毒有害气体逸出，满足环保与安全规范。

制药和食品饮料行业对卫生安全要求极高，手动隔膜阀因无死角、易清洁的特点成为关键设备。在制药生产线，接触药液的隔膜采用符合 FDA 标准的硅橡胶或 PTFE 材质，确保药品不受污染；食品饮料加工中，用于控制牛奶、果汁等原料及成品的输送，满足 CIP（在线清洗）和 SIP（在线灭菌）要求，保障产品品质。

在污水处理与环保领域，手动隔膜阀凭借耐污性能发挥重要作用。处理污水、污泥时，堰式结构的隔膜阀可有效防止纤维、颗粒等杂质缠绕堵塞，且隔膜的弹性能够适应介质的高粘度与不规则性；在工业废水处理的加药环节，通过精确调节隔膜开度，控制药剂流量，确保处理效果稳定。此外，在给排水系统、船舶工业、造纸等行业，手动隔膜阀也因其可靠的密封性、耐腐蚀性和便捷操作性，广泛应用于流体输送与控制的各个环节。

以上从结构、原理、应用等多方面详细介绍了手动隔膜阀。若你还想了解其选型标准、安装调试要点，或是与其他类型阀门的性能对比，欢迎随时与我交流。
